Mit den Paso Dreh- und Schwenkachsen können sämtliche Maschinen- Kinematiken abgedeckt bzw. realisiert werden, egal ob 4-, 5- oder Mehrachsen Feinmechanische Werkstücke können präzise, mehrseitig bearbeitet werden, bis hin zur komplexen 5- Achsen Simultanbearbeitung. Entsprechend Ihren Genauigkeitsanforderungen stehen hierzu Systeme mit unterschiedlichen Teil- Wiederhol- Rund- und Planlaufgenauigkeiten zur Verfügung.

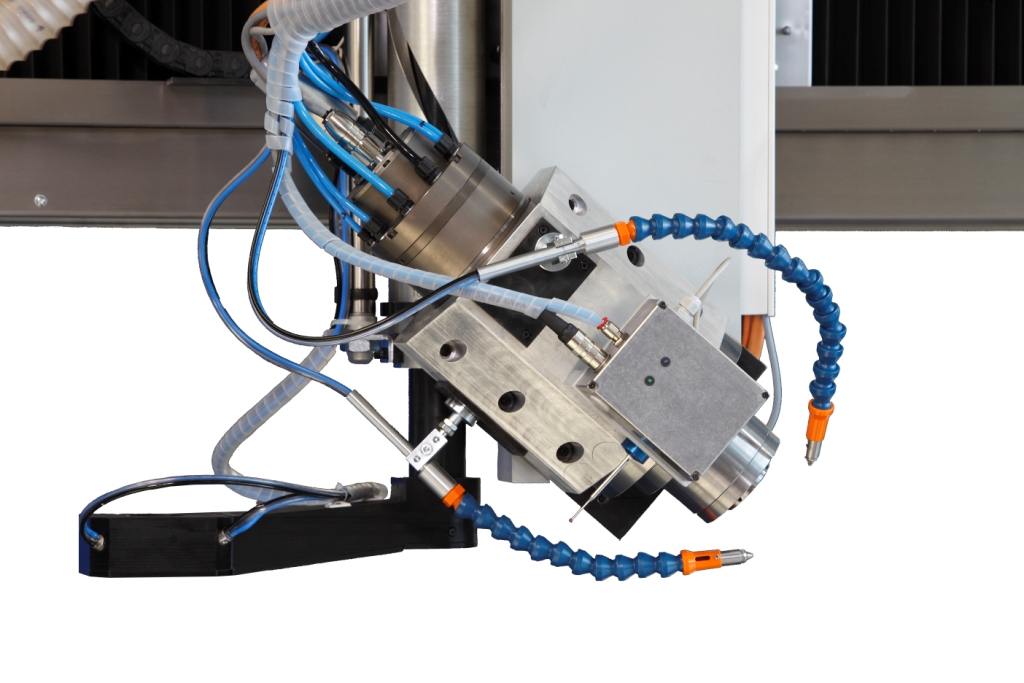

Gesteuert schwenkbare Spindel auf Basis TP010
- Verdrehspiel: < 1 arcmin, = <0,01°
- Verdrehsteifigkeit: 31 Nm/arcmin
- Max. Axialkraft: 2150N

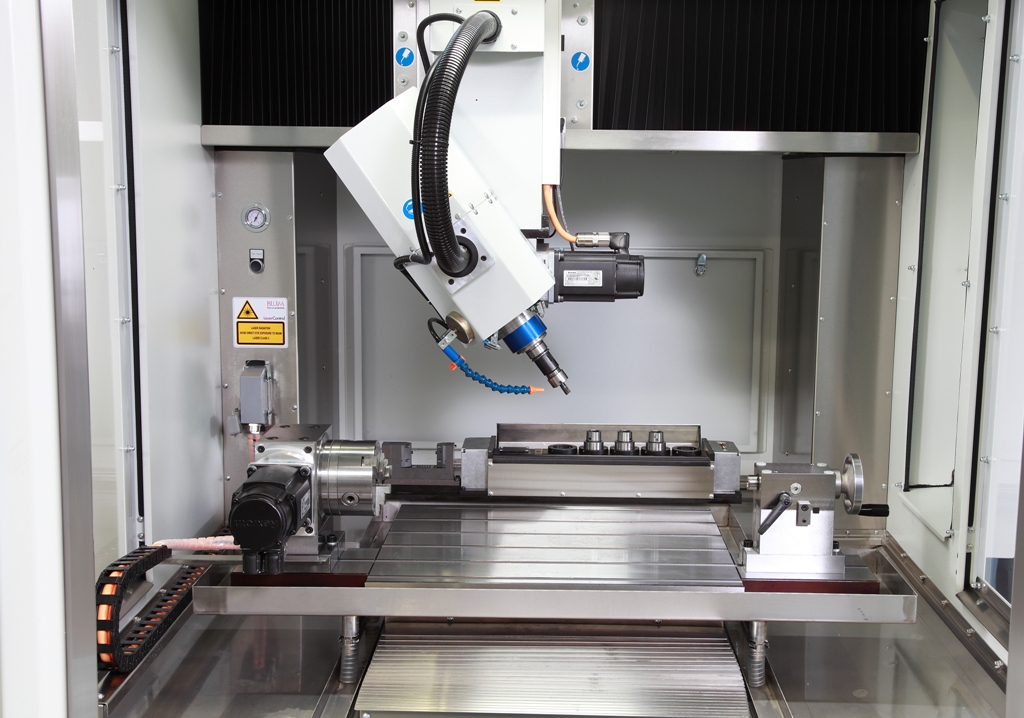

Gesteuert schwenkbare Spindel auf Basis CNC125
- Teilgenauigkeit: +/- 0,004°
- Wiederholgenauigkeit: +/- 0,002°
- Rundlaufgenauigkeit: +/- 0,003mm
Gesteuert schwenkbare Spindel auf Basis CNC125
- Teilgenauigkeit: +/- 0,002°
- Wiederholgenauigkeit: +/- 0,001°
- Rundlaufgenauigkeit: +/- 0,0015mm
- Planlaufgenauigkeit: +/- 0,0015mm

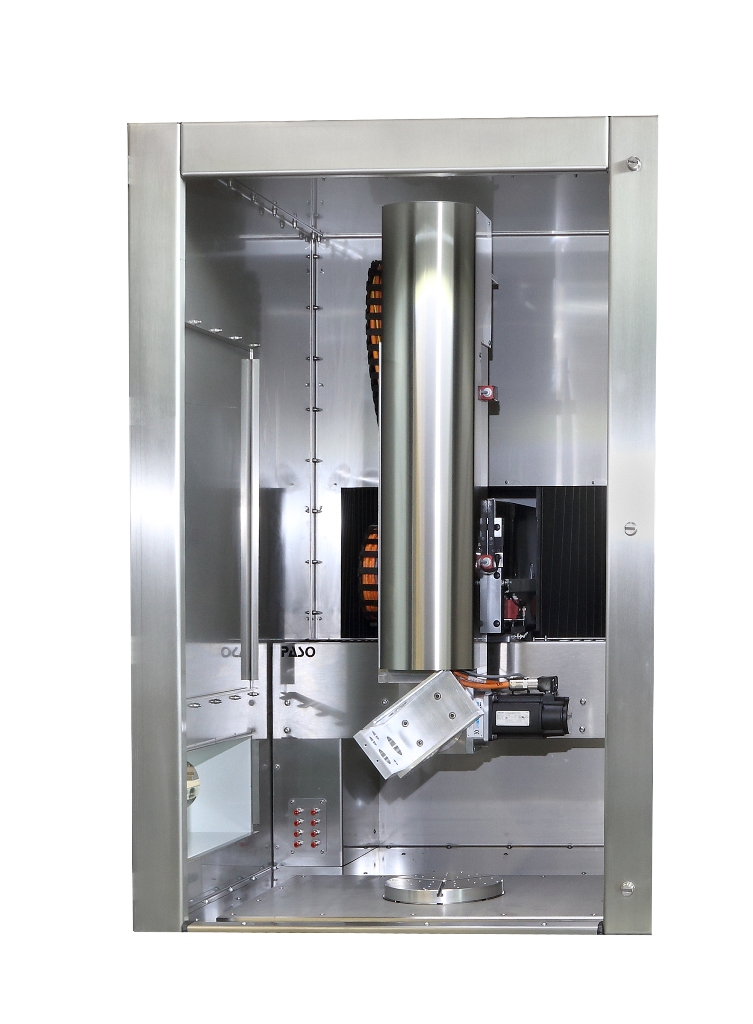

Drehachse auf Basis CNC80 im Maschinentisch integriert
- Drehtellerdurchmesser: 80mm
- Rundlaufgenauigkeit: +/- 0,0015mm
- Planlaufgenauigkeit: +/- 0,0015mm
- Teilgenauigkeit: +/- 0,003°
- Wiederholgenauigkeit: +/- 0,001°
- Max. Transportgewicht: 60 kg

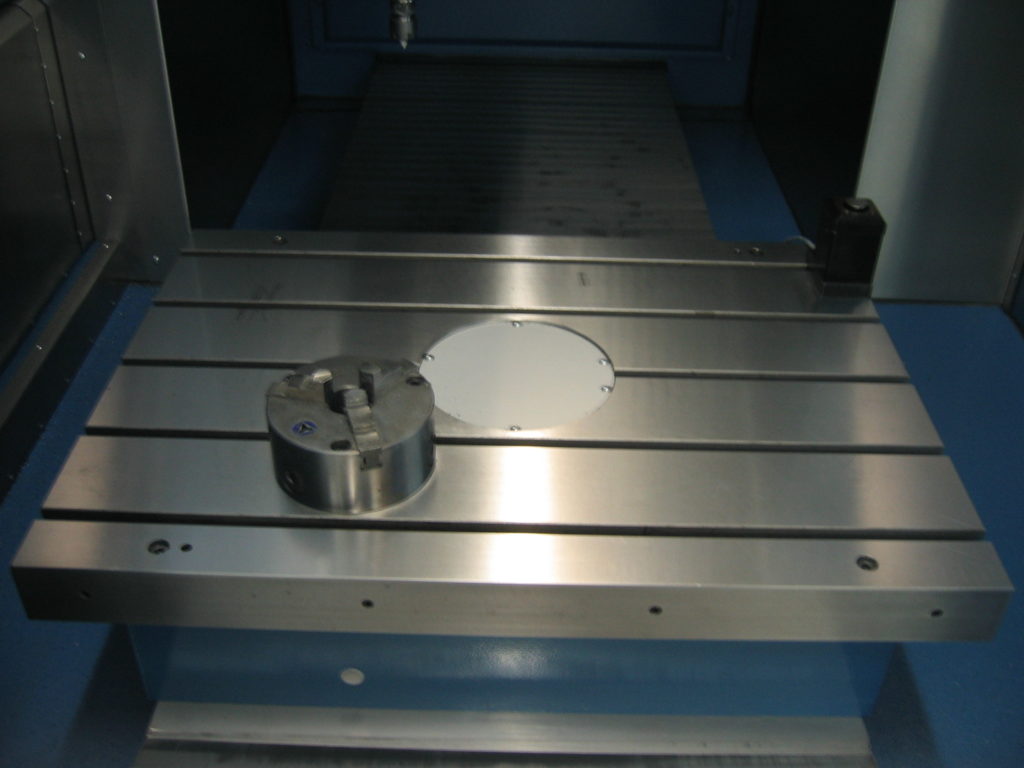

Drehachse auf Basis CNC125 im Maschinentisch integriert
- Drehtellerdurchmesser: 125mm
- Rundlaufgenauigkeit: +/- 0,0015mm
- Planlaufgenauigkeit: +/- 0,0015mm
- Teilgenauigkeit: +/- 0,002°
- Wiederholgenauigkeit: +/- 0,001°
- Max. Transportgewicht: 125 kg

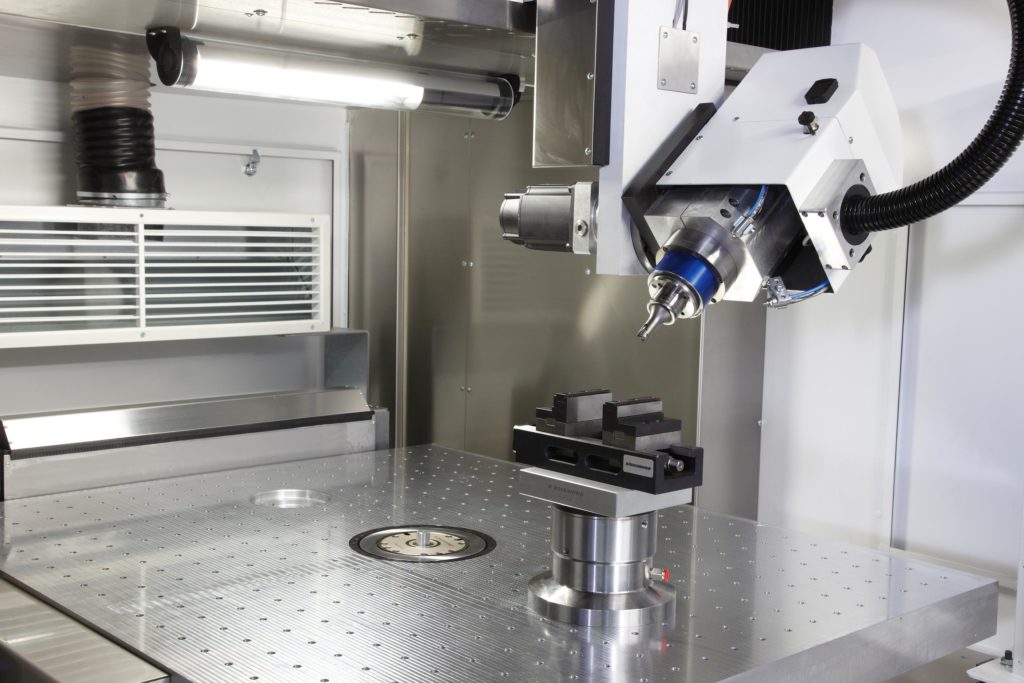

Drehachse auf Basis CNC220 im Maschinentisch integriert
- Drehtellerdurchmesser: 220mm
- Rundlaufgenauigkeit: +/- 0,0015mm
- Planlaufgenauigkeit: +/- 0,0015mm
- Teilgenauigkeit: +/- 0,002°
- Wiederholgenauigkeit: +/- 0,001°
- Max. Transportgewicht horizontal: 400 kg

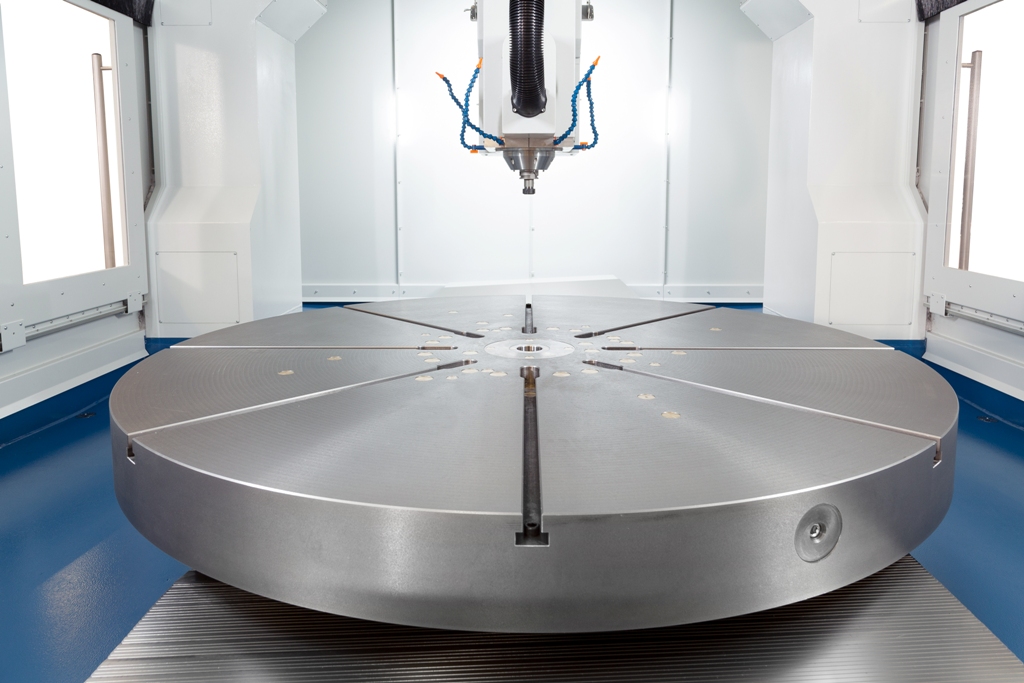

NC- Rundtische
- 10 verschiedene Baugrößen
- 250 bis 2000 mm Ø
- Rundlaufgenauigkeit: bis +/- 0,001mm
- Planlaufgenauigkeit: bis +/- 0,001mm
- Teilgenauigkeit: bis +/- 1,5“ (direkt Messsystem)
- Wiederholgenauigkeit: bis +/- 1“ (direkt Messsystem)
- Max. Transportgewicht horizontal: 320 bis 20.000 kg

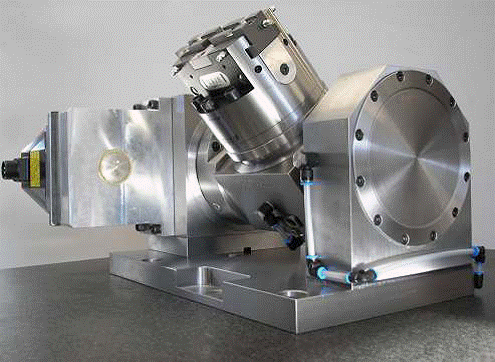

2-Achs Präzisionsteilapparate
- Teilgenauigkeitsabweichung: max. +/- 0.004 Grad
- Rund/ Planlaufabweichung: max. +/- 0.003 mm
- Drehtellerdurchmesser: 160 (135) mm
- Gesamtuntersetzung (Standard): i= 90
- Getriebeteilkreisdurchmesser: 130 mm
- Max. zul. Tangentialmoment (ungeklemmt): 220 Nm (statisch)
- Schwenkbereich (optional erweiterbar): 105 Grad
Drehachse: CNC 80.2/A2/ST
- Teilgenauigkeitsabweichung: max. +/- 0.006 Grad
- Rund/Planlaufabweichung: max. +/- 0.003 mm
- Drehtellerdurchmesser (h6): 80 mm
- Spindelbohrung:(H6): 35 mm
- Tischdrehzahl: max. 66 U/min
Dreh- Schwenktisch auf Basis CNC220
Schwenkachse CNC220.2/TMI-100:
- Rundlaufgenauigkeit: max. +/- 0,003 mm
- Planlaufgenauigkeit: max. +/- 0,003 mm
- Teilgenauigkeit: +/- 10 Winkelsekunden (alternative Messsysteme für höhere Genauigkeiten auf Anfrage)
- direktes Wegmesssystem Heidenhain ECN 225
- Nennmoment: 231 Nm
- Spitzenmoment: 358 Nm
- Max. zul. Tangentialmoment (geklemmt): ca. 1200 Nm (bei 50 bar)
- Schwenkbereich: + 97,5° / -7,5° (optional erweiterbar)
- Grundplatte mit Gegenlager für SpH 280 mm, inkl. Wangen und Brückenplatten für lichte Weite 320 mm
- Hydraulische Klemmung am Gegenlager
- Blechabdeckung
Drehachse CNC 160.2/TMI-55-FL:
- Rundlaufgenauigkeit: max. +/- 0,003 mm
- Planlaufgenauigkeit: max. +/- 0,003 mm
- Teilgenauigkeit: +/- 10 Winkelsekunden (alternative Messsysteme für höhere Genauigkeiten auf Anfrage)
- Direktes Wegmesssystem Heidenhain ECN 225
- Nennmoment: 48 Nm
- Spitzenmoment: 74 Nm
- Max. zul. Tangentialmoment (geklemmt): ca. 500 Nm (bei 50 bar)
- Max. zul. Lager-Axialbelastung: 35000 N
- Max. zul. Kippmoment: 800 Nm
- Spindelnase der Drehachse auf Spitzenhöhe der Schwenkachse bei 280 mm montiert (abweichende Anordnung auf Anfrage)
- Nutenaufspannplatte: Ø 300mm; Stärke: ca. 35 mm (inkl. 6 x T-Nut 14 mm, Material: 16MnCr5)
- Max. Werkstückgewicht: 50 KG

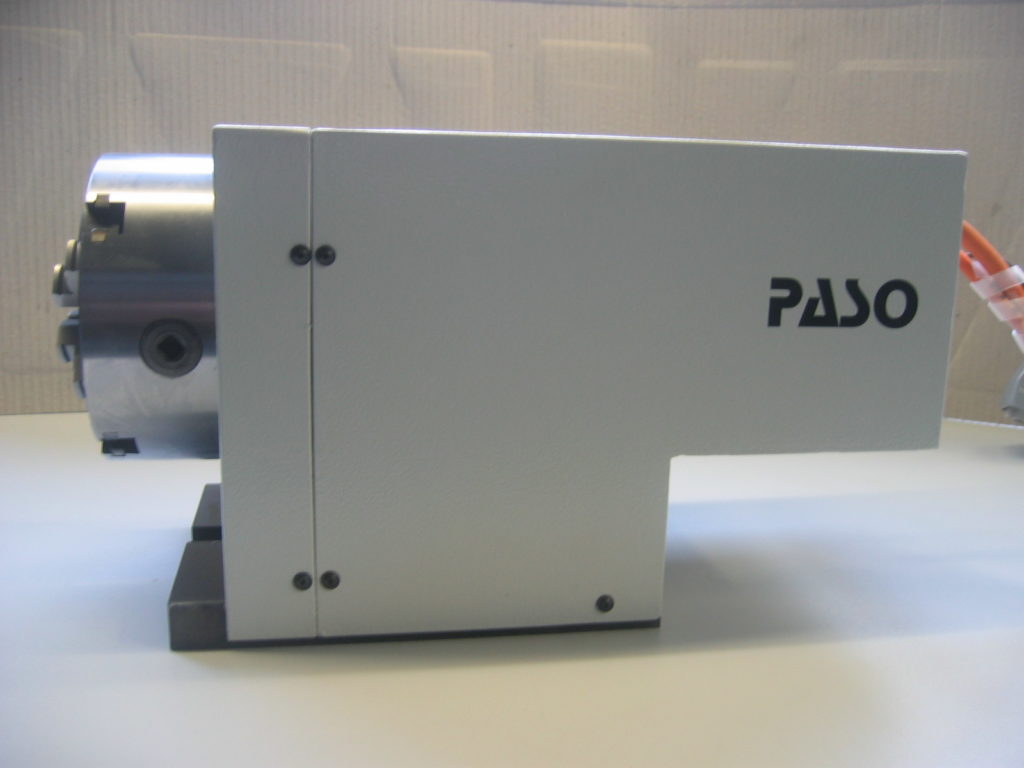

Teilapparat (Rundgraviervorrichtung auf Basis TP010)
- Verdrehspiel: < 1 arcmin, = <0,01°
- Verdrehsteifigkeit: 31 Nm/arcmin
- Max. Axialkraft: 2150N
- Max. Transportlast horizontal: 50 kg

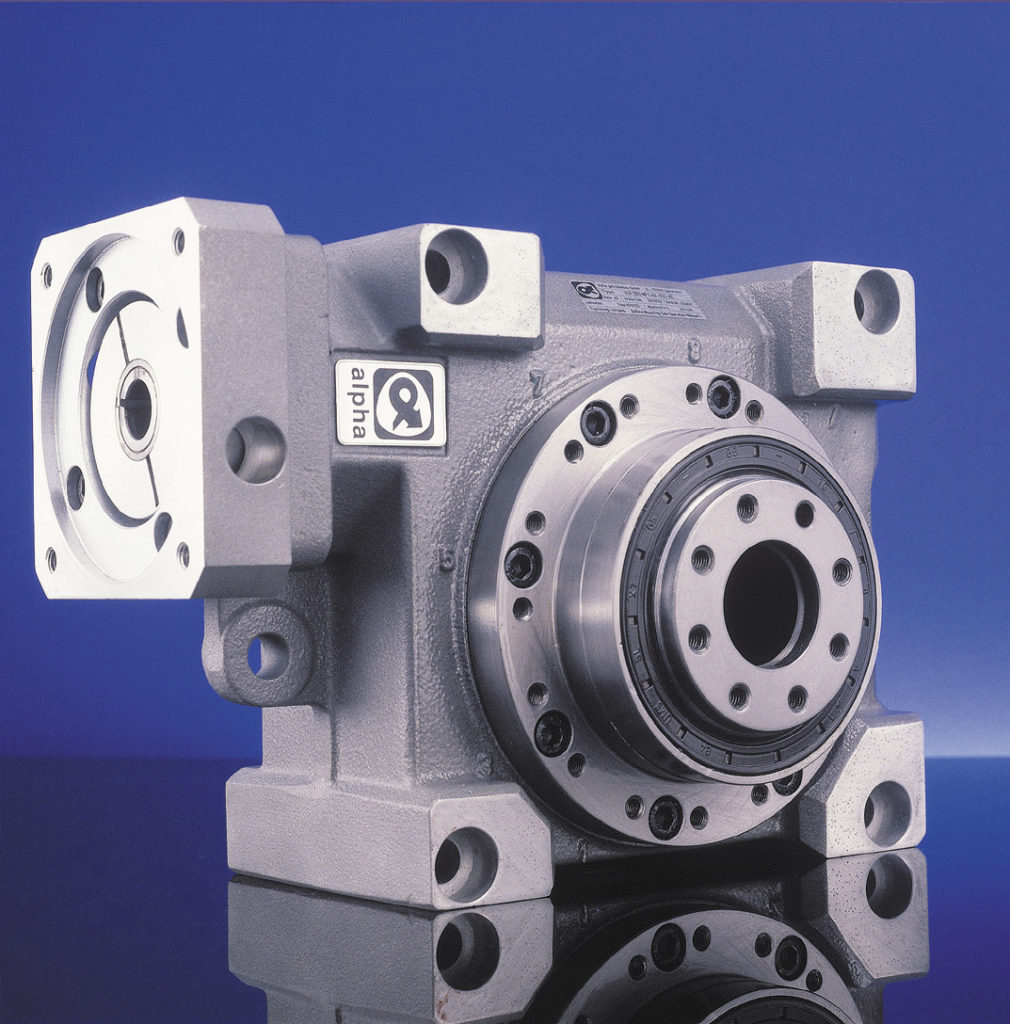

Teilapparat (Rundgraviervorrichtung auf Basis TP025)
- Verdrehspiel: < 1 arcmin, = <0,01°
- Verdrehsteifigkeit: 97 Nm/arcmin
- Max. Axialkraft: 4150N,
- Max. Transportlast horizontal: 100 kg
Teilapparat (Rundgraviervorrichtung auf Basis CNC125)
- Teilgenauigkeitsabweichung: +/- 0,004 Grad
- Rundlaufgenauigkeit: +/- 0,003mm
- Planlaufabweichung: max. +/- 0,003 mm
- Wiederholgenauigkeit: 0,002°
- Zulässige Transportlast vertikal: 125 kg
- Zulässige Transportlast horizontal: 70 kg, mit Gegenspitze 150kg
Teilapparat (Rundgraviervorrichtung auf Basis CNC125)
- Achse: Teilkopfachse CNC125
- Teilgenauigkeitsabweichung: max. +/- 0,002 Grad
- Rundlaufgenauigkeit: +/- 0,0015mm
- Planlaufabweichung: +/- 0,0015 mm
- Wiederholgenauigkeit: 0,001°
- Zulässige Transportlast vertikal: 125 kg
- Zulässige Transportlast horizontal: 70 kg, mit Gegenspitze 150kg
